КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ

Image 01

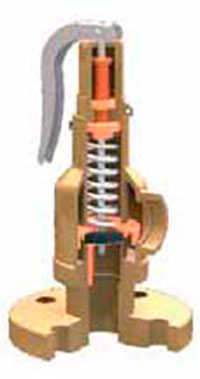

Клапан предохранительный

Клапан предохранительный предназначен для выпуска из защищаемой системы, установки или емкости лишнего объема рабочей среды, создающего избыточное давление. Клапаны предохранительные можно разделить по методу выпуска и методу нагружения. По методу выпуска клапаны предохранительные бывают открытого типа, т.е. рабочая среда выпускается непосредственно в окружающую атмосферу, и закрытого типа, т.е. рабочая среда отводится в специальное место. Клапан предохранительный, как правило, имеет угловой корпус, но может иметь и проходной корпус. Не смотря на тип корпуса, клапан предохранительный монтируется вертикально, чтобы в процессе закрытия седла шток опускался вниз. Подавляющее большинство предохранительных клапанов выпускается с одним седлом в корпусе, но изготавливаются клапаны также и с двумя седлами, работающими параллельно. По методу нагружения клапан предохранительный бывает пружинным и рычажно-грузовым. Стоит отдельно отметить еще один параметр клапана предохранительного – высота подъема тарелки. По этому параметру предохранительные клапаны подразделяются на мало подъемные, высота подъема больше или равна 0,05 диаметра седла и полно подъемные - высота подъема тарелки не менее 0,25; средне подъемные – с высотой подъема более 0,05 и менее 0,25. Области применения-клапан предохранительный успешно применяются как в системах тепло-, водо-, газоснабжения, кондиционирования, пароконденсатных системах, так и в технологических процессах.
